Изготовление шкалы приборов своими руками

Решил сделать панель приборов немного ближе в 21 веку :) Всего-то — найти шаблоны шкал в интернете, найти типографию, поехать и приобрести — цена копейки + сделано своими руками.

Материал для работы:

Шкалы на пленке ORACAL1 лист формата А4.
Пленка ORACAL белого и красного цвета2 листа формата А4.
Подложка для ORACALA1 лист формата А4.
Маленькая иголка1 шт.
Коробки из-под CD дисков (верх)3 шт.
Светодиодная лента SMD 5050 Cool White12 отрезков.
Пучок проводов для светодиодов0,5-0,75.
Обезжиривательлитраж на Ваше усмотрение.
Паяльник с тонким жалом желательно паяльная станция.
Отвертки мелкого "калибра"наборчик "Все по 37 рублей":)
Артефакт для снятия стрелокстоловая вилка:)

Порядок работы:

Сначала с листа где находятся шкалы необходимо удалитьиголкойлишние элементы. Что и делаем. Затем берем подложкуи клеем ее на шкалы — тщательно прикатываем по всей площади шкал и отрываем от листа. В руках у Вас должны остатьсяшкалы на подложкебез всяких лишних деталей или же бесформенная куча мятого Оракала — все зависит от аккуратности и внимательности. Далее берем упаковки от дисков и тщательно ихобезжириваем. Клеем на пластик шкалы и хорошоприкатываем. Аккуратно отклеиваем подложкуот пластика со шкалами — если повезет, то все элементы шкал без пузырей и неровностей останутся на пластике. Затем берем паяльники так же аккуратно начинаем вырезать шкалы по контурупластика — используеммаломощный паяльникилистанцию с регулировкой температуры. Отступ от краев должен быть хотя бы 2 ммчтобы не поплавить Ваш шаблон. С помощью тонкого круглого жаладелаем отверстия для крепления шкал в приборам. Для того, чтобы подровнять неровности — можно использоватьнадфильнужной фигуры или пилочку для ногтейВашей девушки — можно взять втихаря:)Когда все отверстия будут готовы и шкалы можно будет примерить в панели можно клеить красный и белый Оракал.Сначала с другой стороныпластика клеемкрасный Оракал, затем по всей поверхности шкал клеембелый ОракалДелается это для того, чтобы при включении освещения не были видны куски красного Оракалабудетпросвечивать.

Что да как описывать дальше — фотографии все скажут сами за себя :)

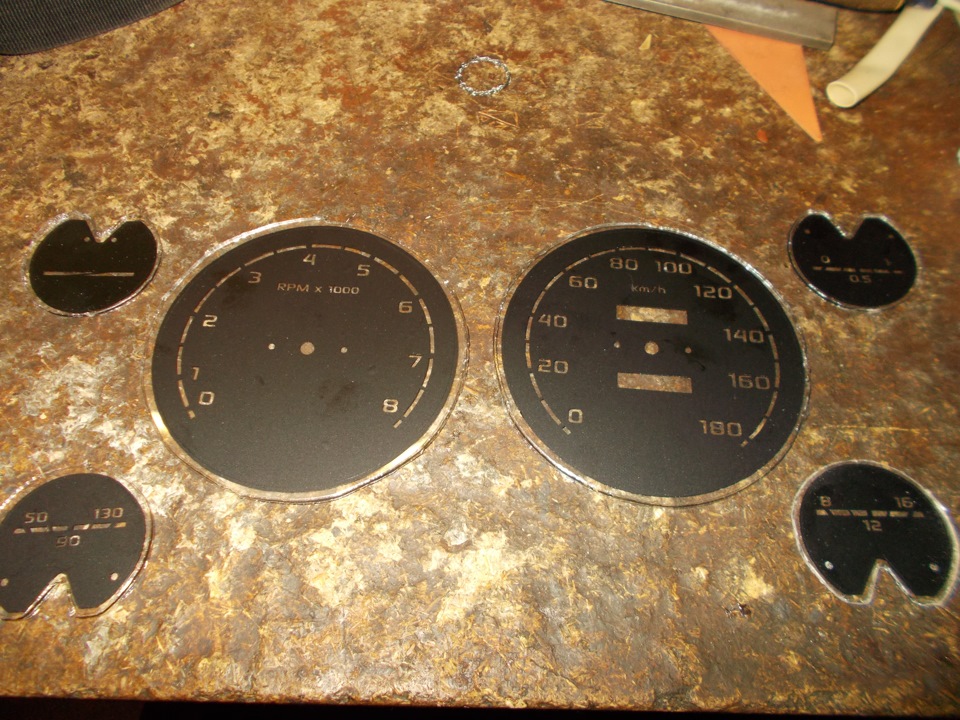

Шкалы наклеенные на пластик. Контуры вырезаны, но отверстия пока что отсутствуют.

Разбираем панель приборов.

Берем этот предмет…

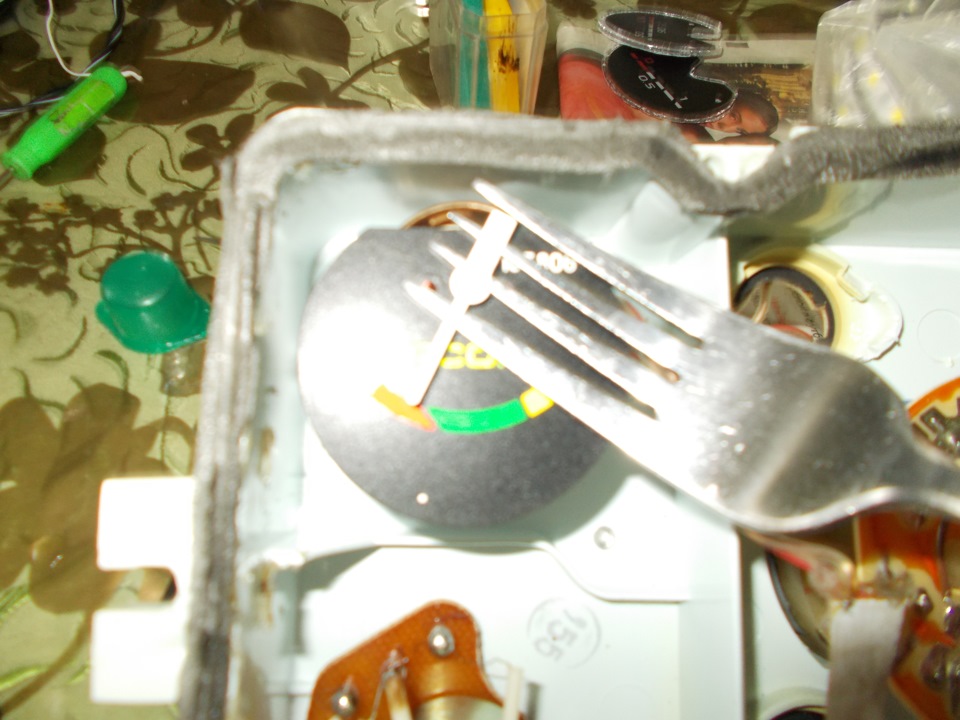

И не спеша и делая легкое усилие сковыриваем стрелки с приборов.

Целостность стрелок полностью зависит от Вас.

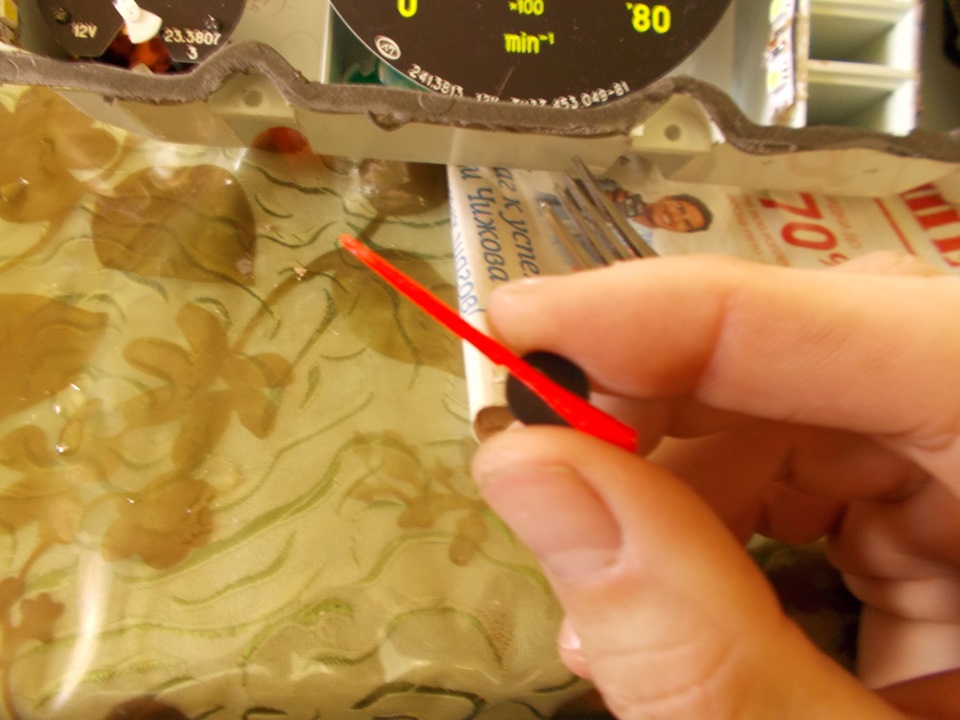

Парочку уже сняли…

Последняя стрелка, которую нужно снять — на экономайзере.

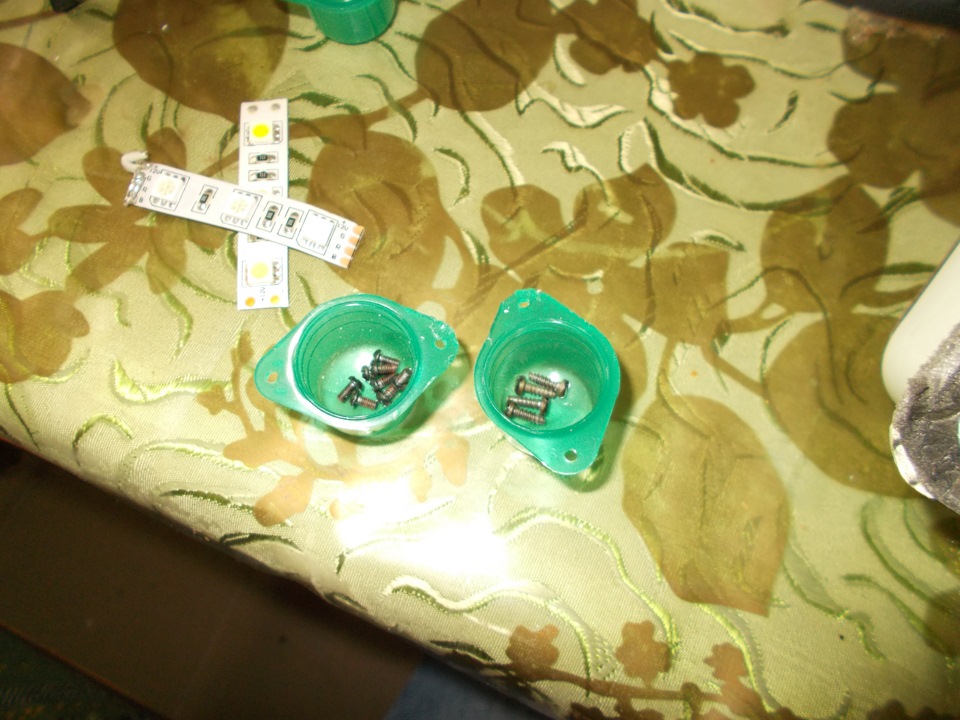

Выламываем светофильтры — можно их использовать для мелких саморезов — от приборов.

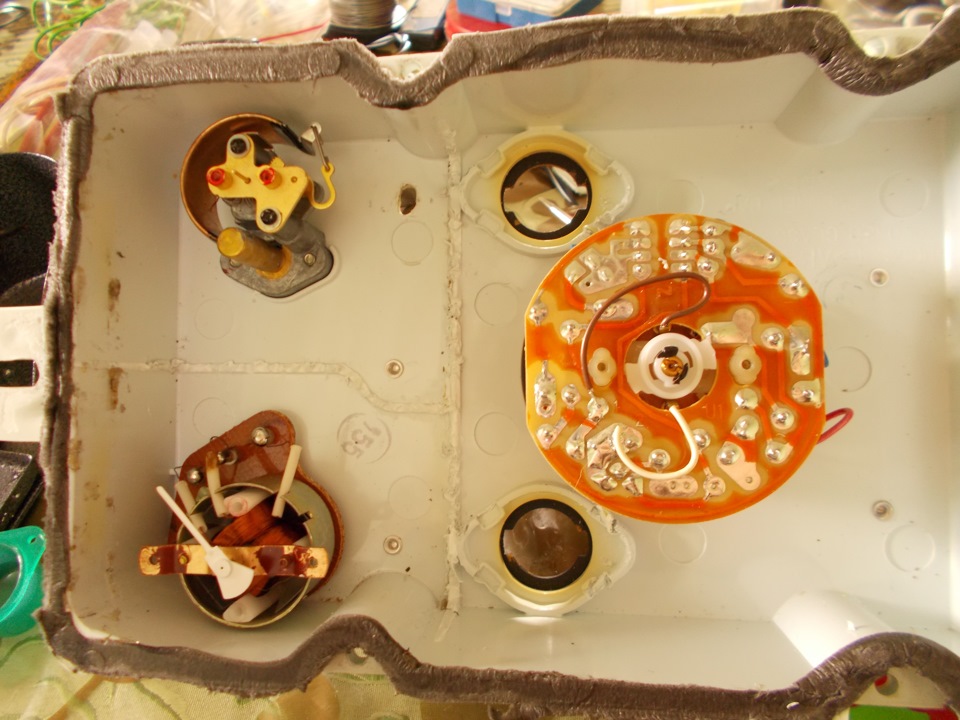

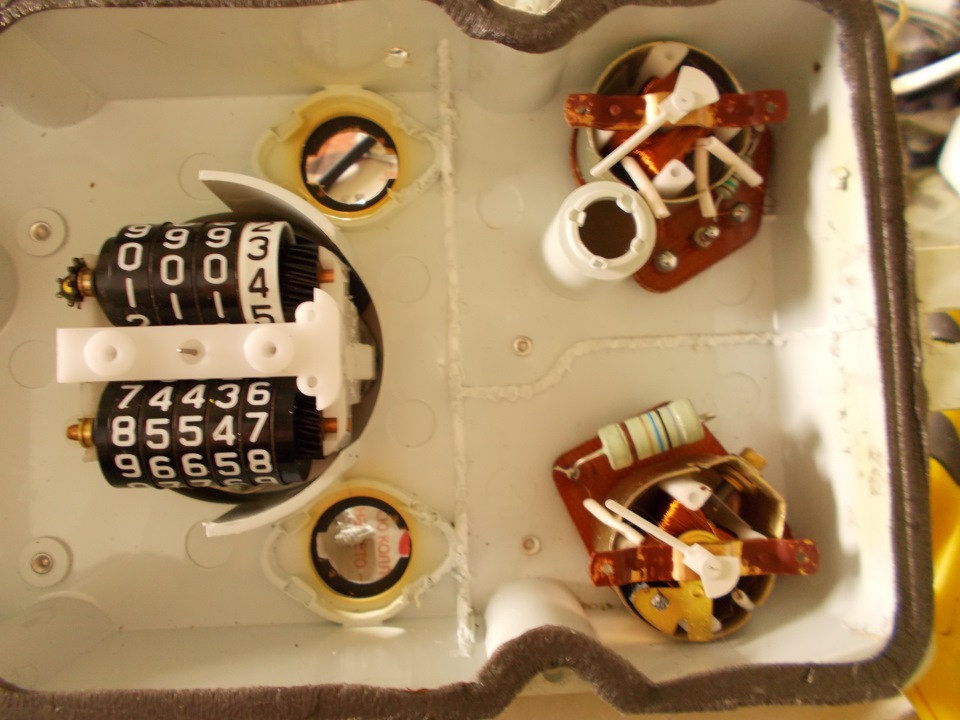

Все приборы сняты.

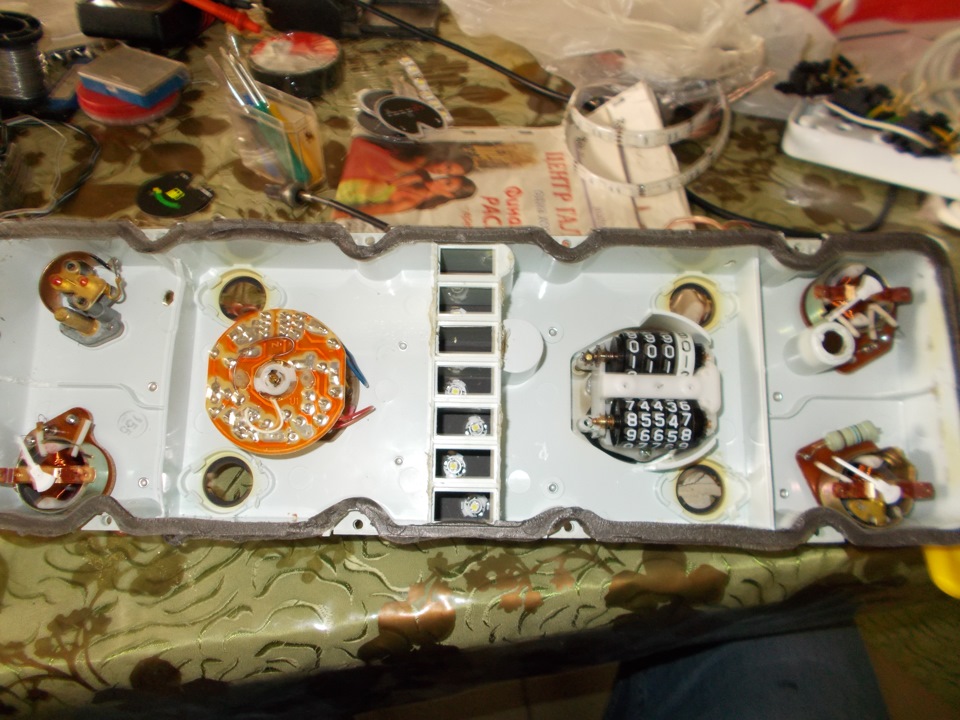

Выламываем все перегородки внутри.

Как-то так…

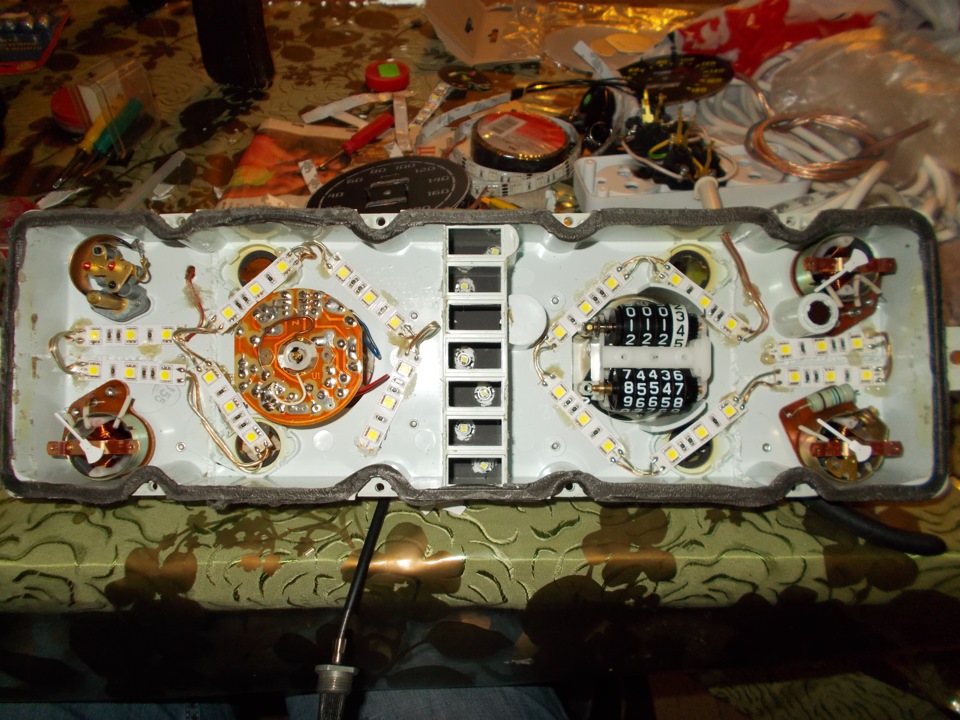

Клеем светодиодную ленту по своему желанию — мой вариант такой.

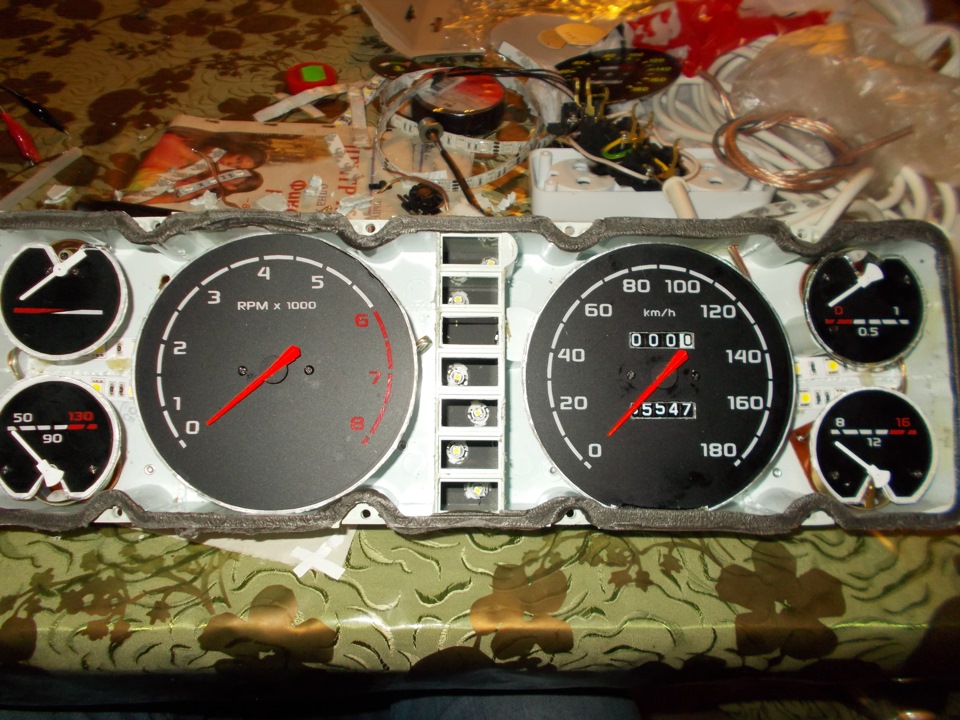

Собираем все на место. Шкалы заляпаны? — обычная сухая махровая тряпочка и шкалы опять чистые! :)

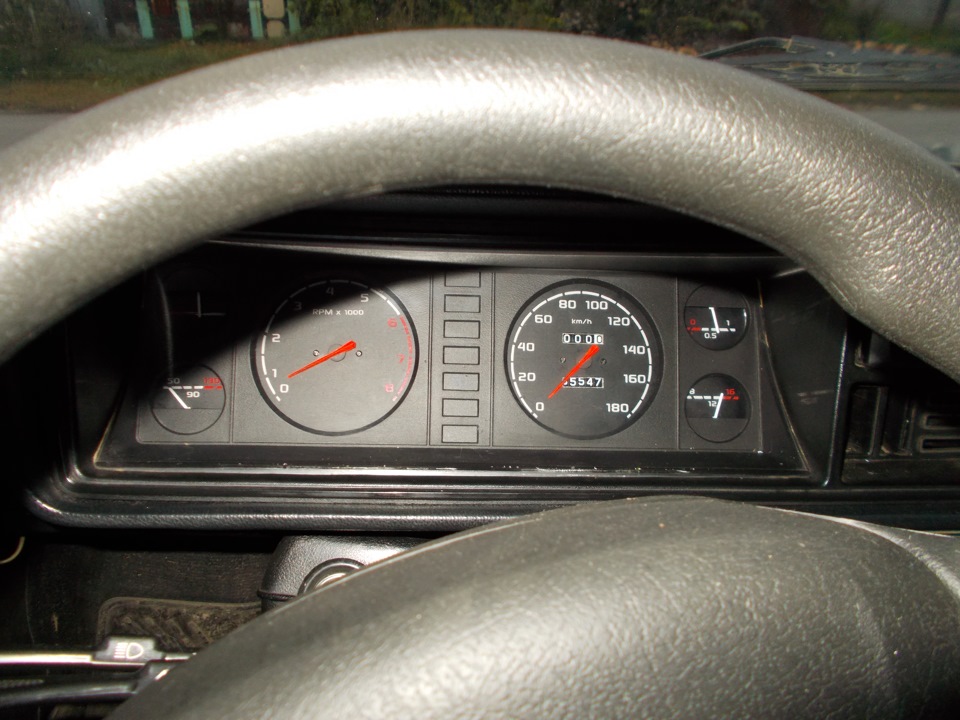

Результат. Света нет.

Да будет Свет!

Фото без вспышки. На самом деле такого размытия конечно же нет :)

И не поспоришь! Это кстати небольшой бонус от типографии где я заказывал распечатку шкал.

От себя скажуединственный косяк у меня случился со спидометром — не знаю что там случилось с ним, но он у меня не работает теперь :(В остальном — красотища :) По дороге в город смотрел и радовался — теперь двигаюсь только по оборотам двигателя :)

Всем мира идобра!

Цена вопроса: 400??Пробег: 85320 км
